施耐德雷納多系列

文章來源：發布時間：2019-10-29 瀏覽：158次

型號		產品特點

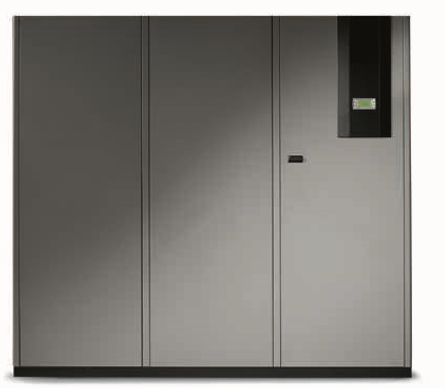

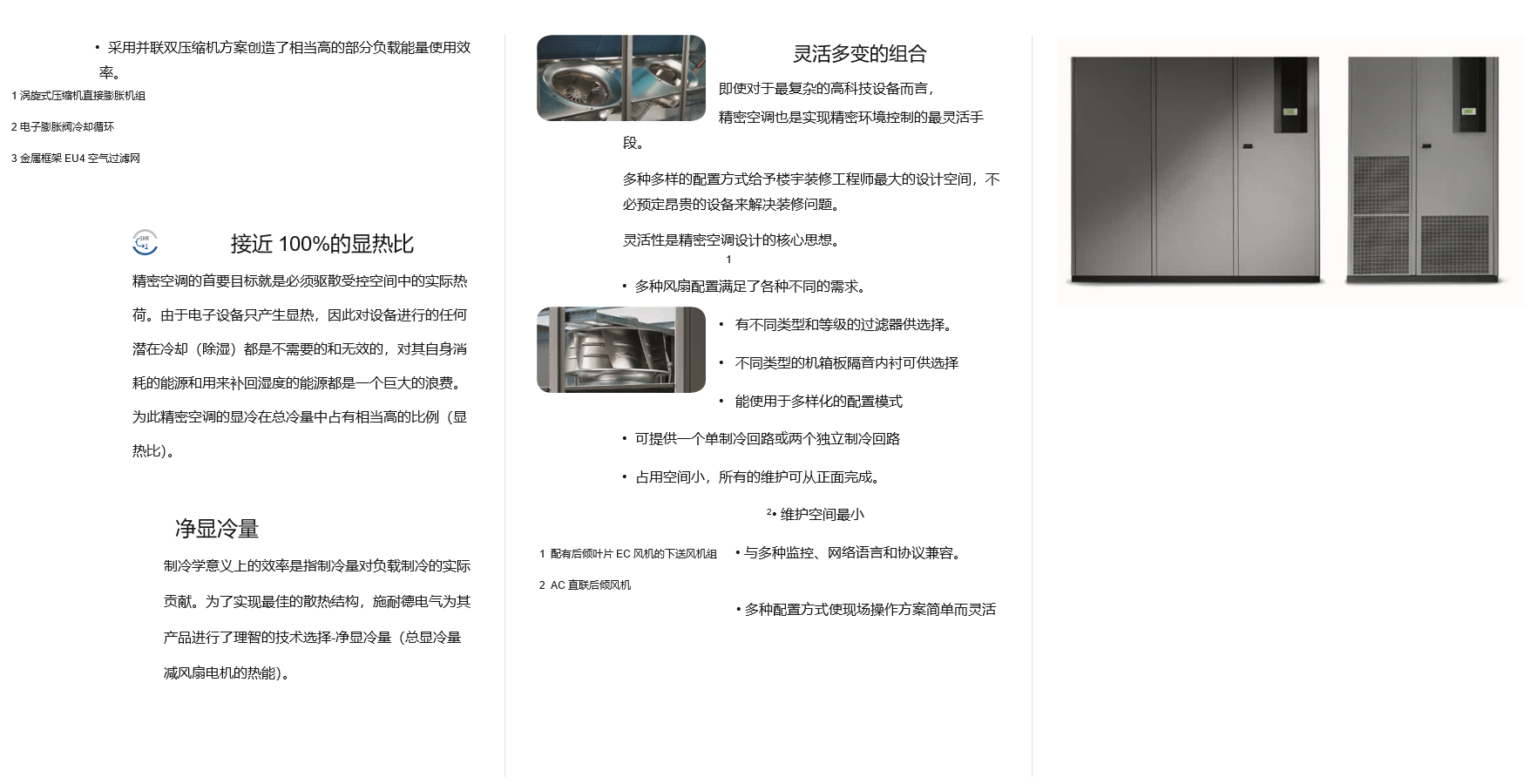

		Leonardo系列產品是施耐德機房專用空調家族的成員，適用于大中型數據中心環境的外圍制冷. 低擁有成本的高效機房制冷能力。

雷納多DX系列（風冷、水冷）空調技術參數

TAR/TAV 風冷型 TWR/TWV 水冷型	0611	0721	0722	0921	0922	1021	1022	1121	1122	1321
額定風量 m^3/h	5740	8180	8180	8180	8180	8180	8180	11710	11710	11710
風機數量	1	1	1	1	1	1	1	2	2	2
TAR/TAV 總冷量 kw	22.3	26.4	27	32.7	32.7	34.3	36.8	40	40.5	43
顯冷量 kw	21.1	26.4	27	30.3	30.3	31.3	34.1	40	40.5	43
TWR/TWV 總冷量 kw	N/A	N/A	N/A	30.3	N/A	N/A	N/A	N/A	N/A	43.6
顯冷量 kw	N/A	N/A	N/A	29.6	N/A	N/A	N/A	N/A	N/A	43.6
電加熱 KW	6	9	9	9	9	9	9	15	15	15
加濕量 kg/h	5	8	8	8	8	8	8	8	8	8

壓縮機數量及回路

數量	1	2	2	2	2	2	2	2	2	2
回路	1	1	2	1	2	1	2	1	2	1
機組尺寸
寬度 mm	1010	1310	1310	1310	1310	1310	1310	1720	1720	1720
深度 mm	750	865	865	865	865	865	865	865	865	865
高度 mm 下送風	1960	1960	1960	1960	1960	1960	1960	1960	1960	1960
上送風	1960	1960	1960	1960	1960	1960	1960	1960	1960	1960

T*AR/T*AV建議冷凝器型號

型號	CAL0801		CAL0801		CAL0511		CAL1011		CAL0661		CAL1301		CAL0661		CAL1301		CAL0661		CAL1301
數量	1		1		2		1		2		1		2		1		2		1
TWR/TWV建議干冷器型號
型號							RAL1500												RAL2300
數量							1												1
TAR/TAV 風冷型 TWR/TWV 水冷型	1322	1422		1622		1822		2202		2242		2522		2542		2842		3342		3002
額定風量 m^3/h	11710	15600		15600		15600		23200		22000		23000		23000		23500		23500		26000
風機數量	2	2		2		2		2		3		3		3		3		3		3
TAR/TAV 總冷量 kw	43.6	52.5		60.3		67.7		81.5		76.3		88.8		86.2		94.2		102.4		103.3
顯冷量 kw	43.6	52.2		57.7		61.5		78.6		74.7		82.4		81.1		88.5		93.1		97.6
TWR/TWV 總冷量 kw	N/A	N/A		62.1		68.2		N/A		82.4		N/A		92.4		100.5		105.8		N/A
顯冷量 kw	N/A	N/A		58.5		62.1		N/A		77.8		N/A		84.3		91.6		95.8		N/A
電加熱 KW	15	15		15		15		18		18		18		18		24		24		24
加濕量 kg/h	8	8		8		8		8		8		8		8		8		8		8

壓縮機數量及回路

數量	2	2	2	2	2	4	2	4	4	4	2
回路	2	2	2	2	2	2	2	2	2	2	2
機組尺寸
寬度 mm	1720	2170	2170	2170	2170	2582	2582	2582	2582	2582	2400
深度 mm	865	865	865	865	865	865	865	865	865	865	950
高度 mm 下送風	1960	1960	1960	1960	1960	2175	2175	2175	2175	2175	1960
上送風	1960	1960	1960	1960	1960	1960	1960	1960	1960	1960	N/A

T*AR/T*AV建議冷凝器型號

型號	CAL0661	CAL0801	CAL1011	CAL1301	CAL1301	CAL3002	CAL3002	CAL3002	CAL4002	CAL5002	CAL4002
數量	2	2	2	2	2	1	1	1	1	1	1
TWR/TWV建議干冷器型號
型號			RAL3600	RAL3600		RAL3600		RAL3600	RAL3600	RAL3600
數量			1	1		1		1	1	1
說明
*制冷劑R22；
*回風溫濕度24℃，50%RH；
*水冷進出水溫30℃/35℃；
*室外環境溫度35℃；
*標準電子膨脹閥；
*機柜標準色卡RAL7037;
TAR/T*WR表示AC直聯風機；
TAV/T*WV表示EC風機；
*如所需數據沒在列表中，請與施耐德電氣聯系;
應用說明

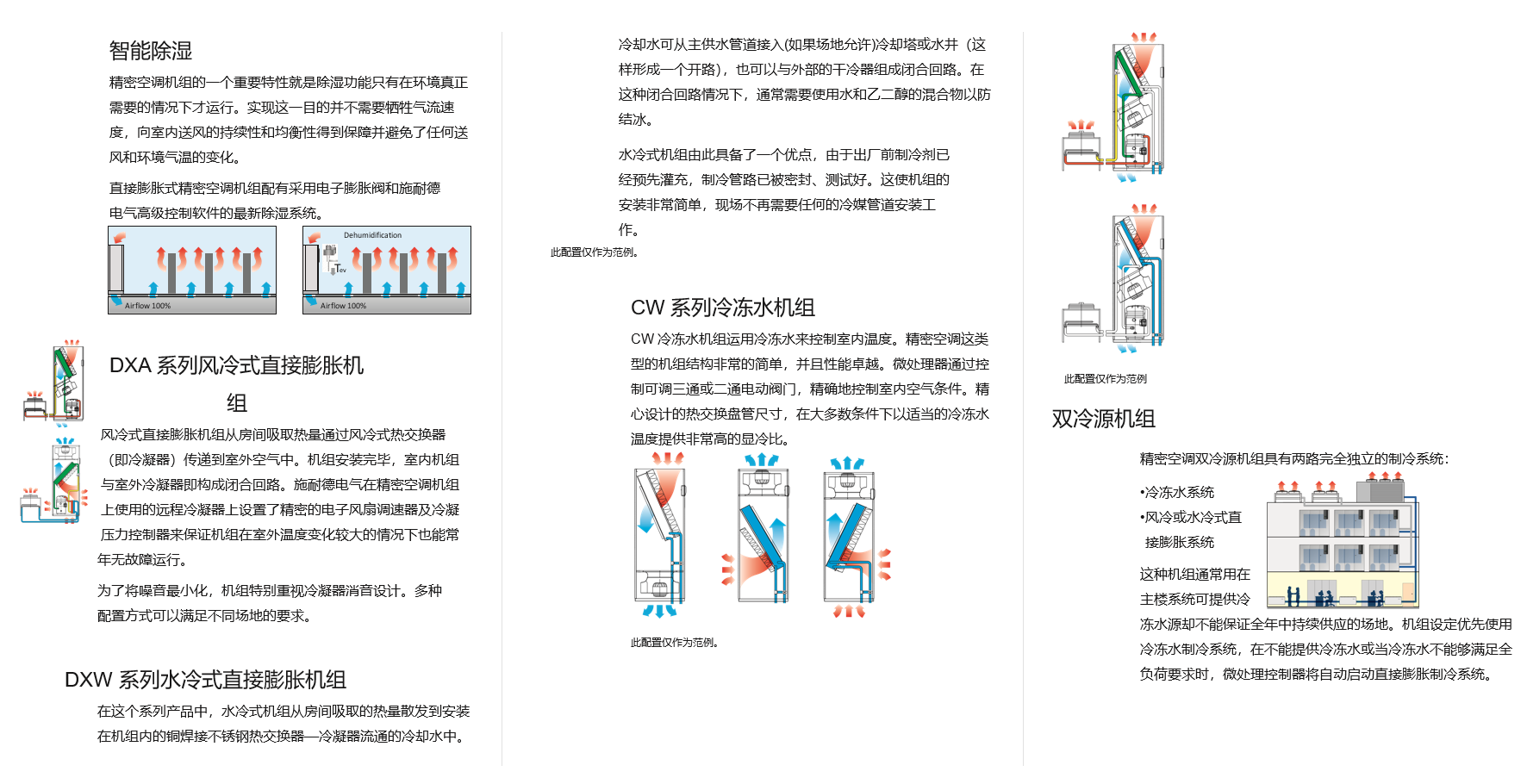

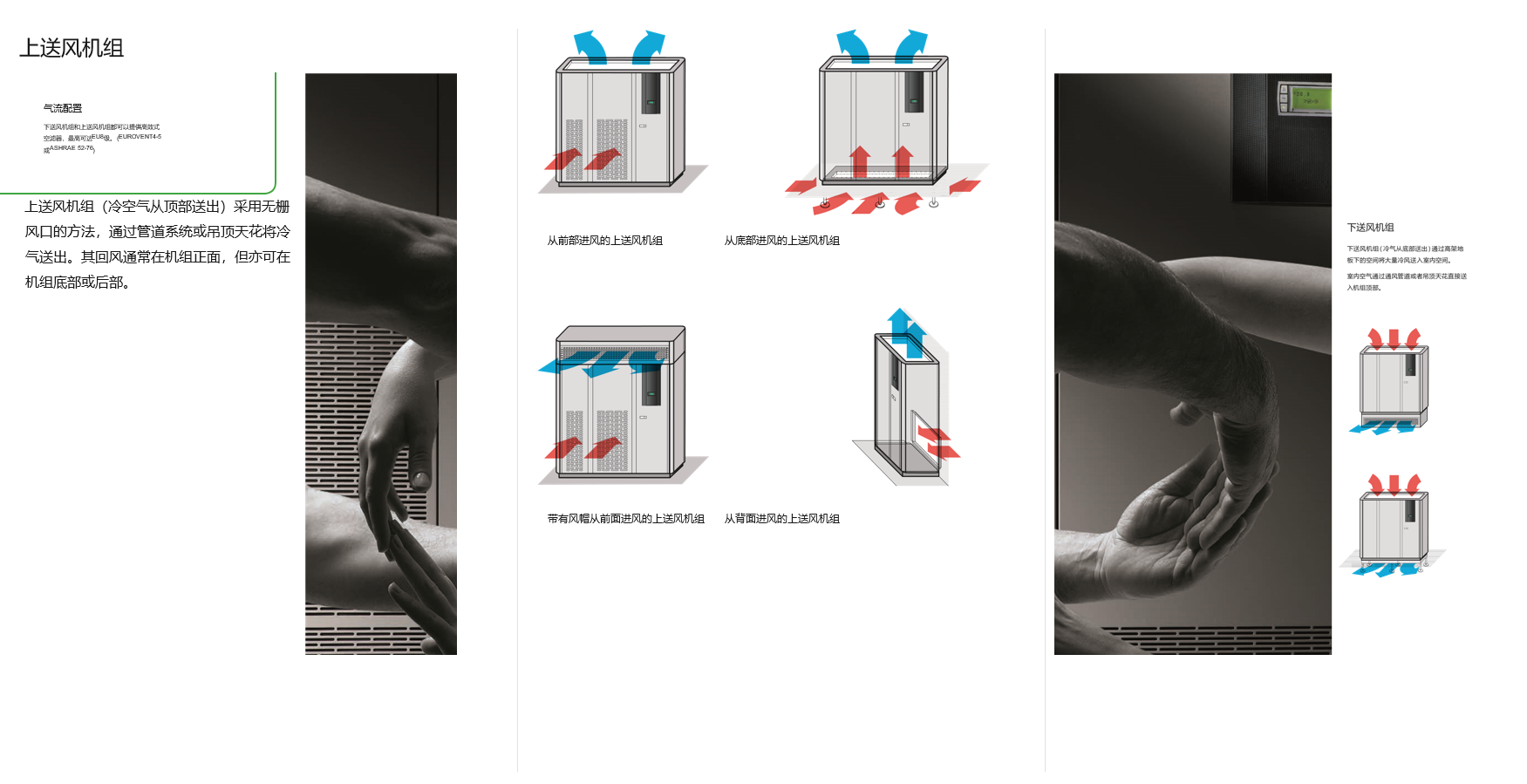

T*AR/T*AV風冷式直接膨脹空調從房間吸取熱量通過風冷式交換器（即冷凝器）傳遞到室外空氣中。機組安裝完畢，室內機與室外冷凝器即構成閉合

回路。施耐德電氣在精密空調機組上的遠程冷凝器上設置精密的電子風扇調速器即冷凝壓力控制器來保證機組在室外溫度變化較大的情況下也能常年無故

障運行。

為了將噪音最小化，機組特別重視冷凝器消音設計，多種配置方式可以滿足不同場地的要求。

風冷式精密空調應用：

*中小型服務器機房或者數據中心；

*在室內空調和室外冷凝器之間為最短距離的最經濟節能系統（低投資）；

*長管運行和安裝不良可導致與回油和高破壞壓縮機的風險問題；

*環境條件下允許自然冷卻解決方案的應用；

*水不允許進入數據中心的應用；

T*WR/T*WV 水冷式直接膨脹式空調從房間吸取的熱量散發到安裝在機組內的銅焊不銹鋼板式換熱器-冷凝器流通的冷卻水中。冷卻水可從主供水管道

接入冷卻塔或水井，也可以與外部的干冷器組成閉合回路。在這種閉合回路情況下，通常需要使用水喝乙二醇混合物以防結冰；

水冷式空調由此具備一個優點，出廠前制冷劑充注完成，制冷管路已被密封、測試好，這樣是空調的安裝非常簡單，現場不再需要任何的冷媒管道安

裝工作。

水冷式精密空調的應用：

*中小型服務器機房或數據中心；

*適用于要求在室內空調和室外干冷器或者冷卻塔之間距離較長的應用；

*室外干冷器或冷卻塔可以安裝在低于室內空調的應用；

*應用于地方標準或者法律限制每個循環路允許最大制冷劑充注；

*應用于在一個水循環下拖多臺室內空調；

雷納多C系列冷凍水空調技術參數

TCR/TCV 單盤管 TCR/TCV 雙盤管	0600	0700	1000	1200	1700	2000	2500	2700	3400	4000	4300
額定風量 m^3/h	5950	6200	10200	10700	15000	18800	18800	18800	24800	27500	29500
風機數量	1	1	1	1	2	2	2	2	3	3	3
TCR/TCV 單盤管總冷量 kw	24.3	27.6	34.8	43.8	60.4	74.1	89.8	91.4	115.2	131.7	163.2
顯冷量 kw	21.9	25.3	33	40.7	54.7	66.9	80.9	82.9	103.9	118.3	144.1
TCR/TCV 雙盤管總冷量 kw	22.8		38.3		59.7	72.3				105.8	112.2
顯冷量 kw	22.6		37.9		57.5	70.6				101.5	107
電加熱 KW	6	6	9	9	15	15	15	15	24	24	24
加濕量 kg/h	5	5	8	8	8	8	8	8	15	15	15
室內空調尺寸
寬度 mm	1010	1010	1310	1310	1720	2170	2170	2170	2582	2582	2582
深度 mm	750	750	865	865	865	865	865	865	865	865	865
高度 mm 下送風	1960	1960	1960	1960	1960	1960	1960	1960	1960	1960	2170
上送風	1960	1960	1960	1960	1960	1960	1960	1960	1960	1960	N/A
說明
*所有工況在24℃回風，50%RH相對濕度；
*冷凍水供回水溫度7℃/12℃；
*機外余壓20Pa；
*標準三通控制水閥；
TCR表示AC直聯風機；
TCV表示EC風機；
*如所需數據沒在列表中，請與施耐德電氣聯系;
應用說明

C系列冷凍水系統由空調末端系統CRAH單元（空氣-水換熱器）、風機、控制水閥及控制器組成，外部有冷水機組、泵及管道連接組成。

應用1：

*中大型數據中心；

*在一個水循環中大型設備因管道工作更少的最經濟的系統運用；

*冷凍水機組和水泵集中建設的必要；

*不同自然冷卻概念可用于冷凍水空調系統；應用2：

*兩套獨立的盤管集成到一個系統；

*特別是大型設備的管道，不需要額外的管道連接工作；

*集成冗余級別較高的安全設計（Tier III/ Tier IV）;

*兩個不同獨立的冷卻水所需的兩個來源，比如冷凍水機組提供或者室外干冷器/冷卻塔提供；

雷納多T/D 系列雙冷源（風冷/水冷）空調技術參數

TTR/TTV 風冷雙冷源型 TDR/TDV 水冷雙冷源型	0921	1321	1622	1822	2242	2542	2842
額定風量 m^3/h	8180	11710	15600	15600	22000	23000	23500
風機數量	1	2	2	2	3	3	3
TTR/TTV風冷模式總冷量 kw	32.7	43	60.3	67.7	76.3	86.2	94.2
顯冷量 kw	30.3	43	57.7	61.5	74.7	81.1	88.5
TDR/TDV水冷模式總冷量 kw	30.3	43.6	62.1	68.2	82.4	92.4	100.5
顯冷量 kw	29.6	43.6	58.5	62.1	77.8	84.3	91.6
冷凍水模式總冷量 kw	30.5	41.1	60.1	60.1	92.4	94.6	96.1
顯冷量 kw	30.3	40.9	59.6	59.6	86.9	90	92.2
電加熱 KW	9	15	15	15	18	18	24
加濕量 kg/h	8	8	8	8	8	8	8
壓縮機數量及回路
數量	2	2	2	2	4	4	4
回路	1	1	2	2	2	2	2
機組尺寸
寬度 mm	1310	1720	2170	2170	2582	2582	2582
深度 mm	865	865	865	865	865	865	865
高度 mm 下送風	1960	1960	1960	1960	2175	2175	2175
上送風	1960	1960	1960	1960	1960	1960	1960
TTR/TTV建議冷凝器型號
型號	CAL1011	CAL1301	CAL1011	CAL1301	CAL3002	CAL3002	CAL4002
數量	1	1	2	2	1	1	1
TDR/TDV建議干冷器型號
型號	RAL1500	RAL2300	RAL3600	RAL3600	RAL3600	RAL3600	RAL3600
數量	1	1	1	1	1	1	1
說明
*制冷劑R22；
*回風溫濕度24℃，50%RH；
*冷凍水進出溫度7℃/12℃；
*水冷進出水溫30℃/35℃；
*室外環境溫度35℃；
*標準電子膨脹閥；
*機柜標準色卡RAL7037;
TAR/T*WR表示AC直聯風機；
TAV/T*WV表示EC風機；
*如所需數據沒在列表中，請與施耐德電氣聯系;
應用說明
風冷式雙冷源和水冷式雙冷源精密空調應用：中大型數據中心；集成了安全操作的冗余冷卻（Tier III/IV）；增加了冷卻熱負荷峰值的能力；特別為已經存在冷凍水站房的辦公大樓；減少潛在的初始投資；由于中央空調冷水機組在周末或晚上的停機而使用的節能空調系統應用；

雷納多E系列節能型空調技術參數

TER/TEV 風冷型	0721		0722	0921		0922	1021		1022	1121	1122
額定風量 m^3/h	8180		8180	8180		8180	8180		8180	11710	11710
風機數量	1		1	1		1	1		1	2	2
水冷直膨模式總冷量 kw	26.4		27	32.7		32.7	36.2		37.2	40	40.5
顯冷量 kw	26.4		27	30.3		30.3	32.6		33.1	40	40.5
自然冷卻模式總冷量 kw	28.5		28.5	28.5		28.5	28.5		28.5	41.1	41.1
顯冷量 kw	28.3		28.3	28.3		28.3	28.3		28.3	40.1	40.1
電加熱 KW	9		9	9		9	9		9	15	15
加濕量 kg/h	8		8	8		8	8		8	8	8
壓縮機數量及回路
數量	2		2	2		2	2		2	2	2
回路	1		2	1		2	1		2	1	2
機組尺寸
寬度 mm	1310		1310	1310		1310	1310		1310	1720	1720
深度 mm	865		865	865		865	865		865	865	865
高度 mm 下送風	1960		1960	1960		1960	1960		1960	1960	1960
上送風	1960		1960	1960		1960	1960		1960	1960	1960
TER/TEV建議干冷器型號
型號	RAL1500		RAL1500	RAL1500		RAL1500	RAL1500		RAL1500	RAL1500	RAL1500
數量	1		1	1		1	1		1	1	1
TER/TEV 風冷型	1321	1322			1422	1622	1822	2242		2542	2842
額定風量 m^3/h	11710	11710			15600	15600	15600	22000		23000	23500
風機數量	2	2			2	2	2	3		3	3
水冷直膨模式總冷量 kw	43	43.6			52.5	60.3	67.5	82.4		90.6	96.2
顯冷量 kw	43	43.6			52.2	57.7	62.1	79.9		82.5	86.9
自然冷卻模式總冷量 kw	41.1	41.1			54.1	54.1	54.1	96.6		98.4	100.1
顯冷量 kw	40.1	40.1			53.9	53.9	53.9	95.7		97.6	98.8
電加熱 KW	15	15			15	15	15	18		18	24
加濕量 kg/h	8	8			8	8	8	8		8	8
壓縮機數量及回路
數量	2	2			2	2	2	4		4	4
回路	1	2			2	2	2	2		2	2
機組尺寸
寬度 mm	1720	1720			2170	2170	2170	2582		2582	2582
深度 mm	865	865			865	865	865	865		865	865
高度 mm 下送風	1960	1960			1960	1960	1960	2175		2175	2175
上送風	1960	1960			1960	1960	1960	1960		1960	1960
TER/TEV建議干冷器型號
型號	RAL2300	RAL2300			RAL2300	RAL3600	RAL3600	RAL3600		RAL3600	RAL3600
數量	1	1			1	1	1	1		1	1
說明

應用說明

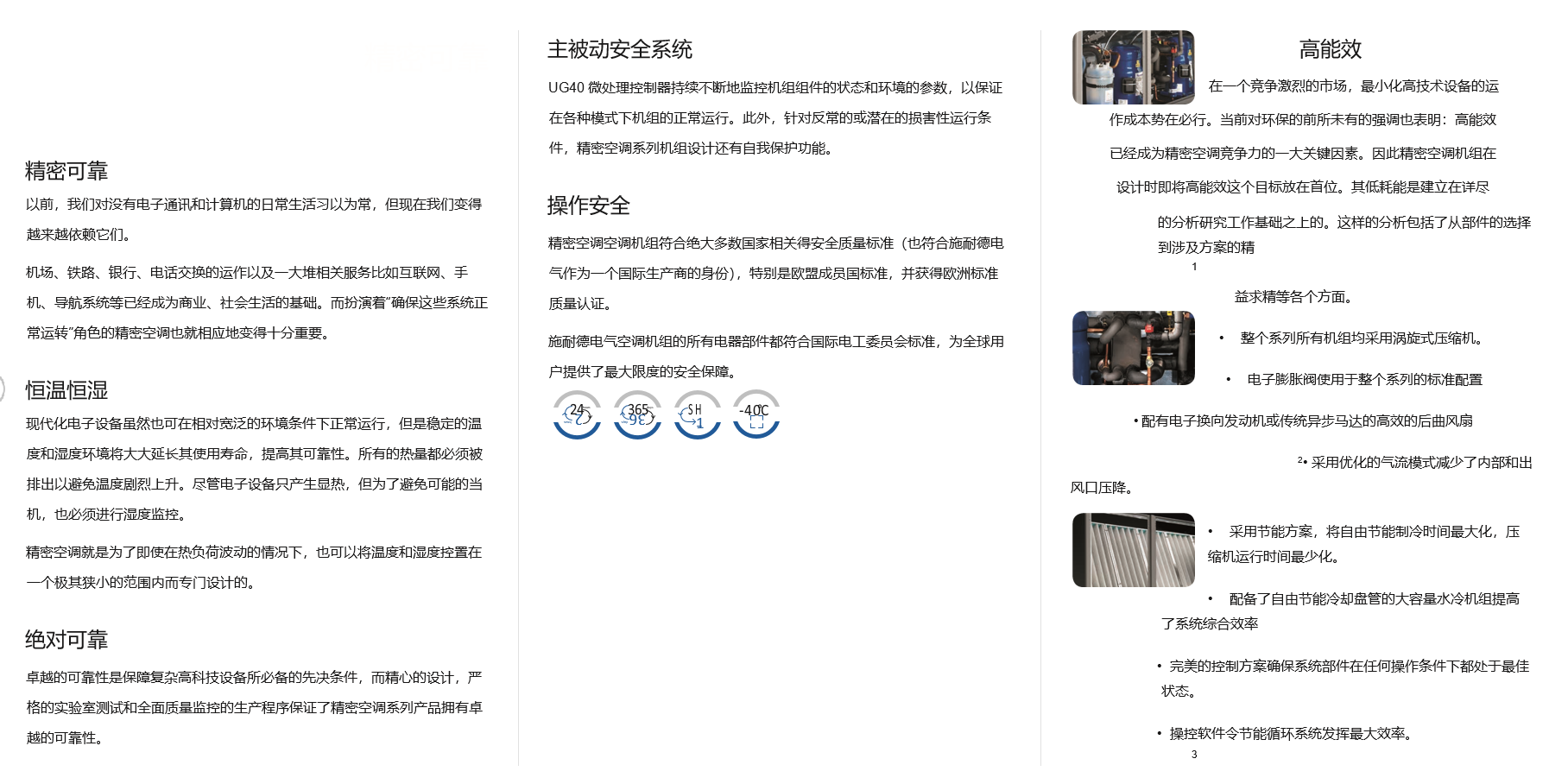

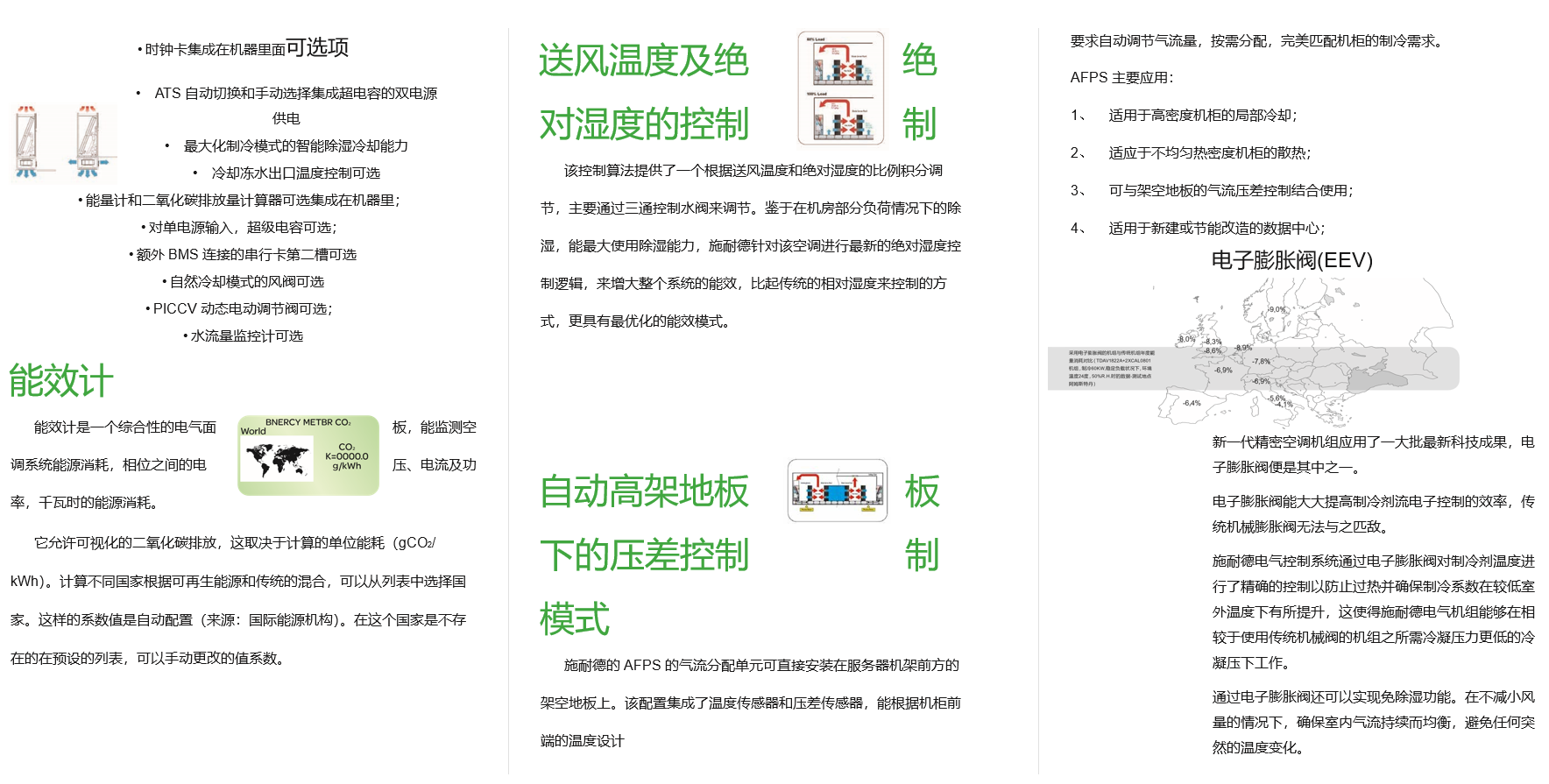

精密空調節能型機組所采用的制冷方式代表了低溫或溫和氣候下的最佳節能方式。

根據制冷學相關原理：當室外溫度低于受控環境溫度時，自然冷卻模式制冷時可以實現的，并且室外溫度越低，節能效果越好。卓越的施耐德電氣微處理控制系統能在三種不同的氣候條件下自動地管理機組的運行。

夏季，機組采用普通的乙二醇制冷系統運行制冷，這種是純機械制冷模式。

當室外溫度降低時，乙二醇制冷可以直接用于自然冷卻節能。此時，乙二醇在制冷盤管中循環，制冷劑回路和乙二醇回路同時制冷，這樣就減少了壓縮機的能量功耗，這種模式為混合模式。

當室外溫度遠低于臨界溫度，此時單獨使用（節能型）乙二醇制冷系統就足以驅散室內的全部熱負荷時，壓縮機制冷系統就會完全關閉，整個機組運行起來就相當于一臺加裝了電動閥的傳統冷凍水機組-自然冷卻模式。

利用這種技術，精密空調節能型機組就可以大大降低運行成本，縮短投資成本的回收期。

應用：

*中小型服務器機房或數據中心；

*尤其是溫帶氣候區的節能系統；

*由于減少壓縮機運行時間而使系統節能； *在一個水循環中可以連接多臺空調系統；

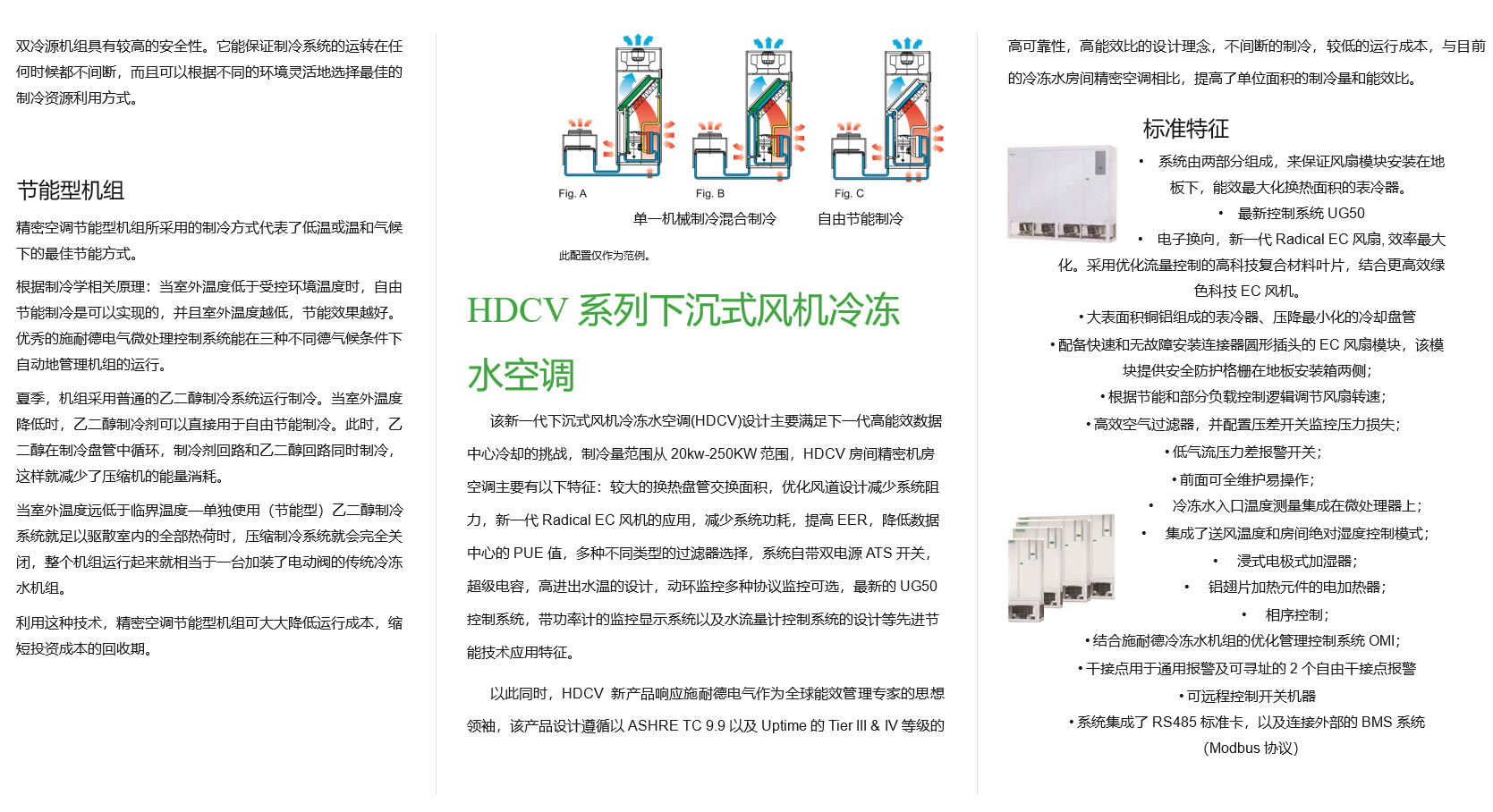

HDCV系列下沉式風機冷凍水空調技術參數

HDCV 單盤管 HDCV 雙盤管	0800	1300	1400	1700	1800	2500	2900	4100	4500	4600	4800	5100	5300	5500
額定風量 m^3/h	10000	13000	13000	20000	20000	24000	25000	36800	33000	36800	40000	40000	45000	50000
HDCV 單盤管① 總冷量 KW	42.1	50.6	67	76.5	100.5	94.3	125.4	135.8	171.9	197.5	144.7	221.2	240.5	262.8
顯冷量 KW	42.1	50.6	62.6	76.5	94.9	94.3	118.7	135.8	168.3	181.7	144.7	201.1	221.7	243.1
HDCV 雙盤管① 顯冷量 KW	41.5	N/A	53.1	N/A	78.4	101.5	N/A		129.5	129.5			155.7
顯冷量 KW	41.5	N/A	53.1	N/A	78.4	101.5	N/A		128.3	128.3			154
HDCV 單盤管② 總冷量 KW	43	51.6	67.4	78.1	102.1	96.3	127.7	138.6	172.9	195.7	147.8	216.7	238.9	261.3
顯冷量 KW	43	51.6	67.4	78.1	102.1	96.3	127.7	138.6	172.9	195.7	147.8	216.7	238.9	261.3
HDCV 雙盤管② 顯冷量 KW	42.3	N/A	54.1	N/A	80	103.6	N/A		130.9	130.9			157
顯冷量 KW	42.3	N/A	54.1	N/A	80	103.6	N/A		130.9	130.9			157
電加熱 KW	6	9	9	15	15	15	15	27	27	27	27	27	27	27
加濕量 Kg/h	5	5	5	5	5	5	5	15	15	15	15	15	15	15

技術參數

CAL系列冷凝器技術參數

	CAL0251	CAL0331	CAL0361	CAL0511	CAL0661	CAL0801	CAL1011	CAL1301	CAL1802	CAL2002	CAL3002	CAL4002	CAL5002
A (mm)	880	880	1230	1230	1230	1880	1880	2280	2230	2230	3230	3230	4230
B (mm)	350	350	350	350	350	350	350	350	400	400	400	400	400
C (mm)	700	700	700	700	950	950	950	950	1110	1110	1110	1110	1110
D (mm)	1050	1050	1050	1050	1050	1050	1050	1050	1100	1100	1100	1100	1100
重量 (kg)	23	30	40	50	65	90	105	125	135	147	182	210	280
